二槽式洗濯機 60W スピンモーター

型式試験

特別な規制がない場合、GB/T5171 規制に従って、常温および常温で試験できます。

常湿（温度20±15℃、RH65±20％）。

DC500Vマグメータでテスト、絶縁抵抗は20MΩ以上、漏れ電流は0.5mA以下でテストする必要があります。

漏れ電流計付（電動機からの取り出し線の端子と非帯電金属間を検査）

AC1500V、50Hzの絶縁耐圧試験に1分間耐えます。オンラインテストの場合はAC1800V

（電動機からの引き出し線の端子と端子間）

無充電金属破壊電流：10mA）

モータ動作時の電源電圧の変動範囲は+10%、-15%となります。

温度上昇

洗濯機に取り付けられたモーターは、以下の洗濯機の動作プログラムに従って動作する必要があります。

定格負荷状態、定格周波数、定格電圧の1.06倍または0.94倍（または合意規格）、巻線温度

部分は電気抵抗法でテストでき、巻線部分の温度は熱電ペアでテストできます。

温度の制限値は序文 2 の規定に従う必要があります。

湿潤堅牢度

40℃、90-95%RHの環境に置いても、モーターの外観にポッキングやクラックはありません。

カドミウム 鉛 水銀 六価クロム PBB PBDE

≤100ppm ≤1000ppm ≤1000ppm ≤1000ppm ≤1000ppm ≤1000ppm

4

24時間；テスト後、DC500Vメガメーターでテストし、その絶縁抵抗は1MΩ以上である必要があり、また耐えることができます。

AC1250V、50Hz 1分間の絶縁耐圧試験。

塩水噴霧試験

GB/T 2423.17-93 電気技師および電子製品の基本的な環境における試験規則による

試験Ka：塩水噴霧試験方法、塩水は塩化ナトリウムと蒸留水で構成され、質量パーセント

塩漬け液は5%±1%、温度が35℃±2℃の場合、PH値は6.5～7.2でなければなりません、モーターが霧化されている場合

塩水噴霧ボックスに24時間連続して入れた場合、モーターの外観に1cm 2以下のポッキングがあってはなりません。

モーターのシャフトが錆びることはありません。

異常動作

実際の冷却状態では、定格電圧下のモータでロータロック試験を実施、通電時間：

サービスのS1キャラクターは15分間動作でき、サービスのS2キャラクターのモーターは5分間動作できます。当時は電気

モーターは、規定の試験時間内、または過熱保護装置が切断された瞬間に停止する可能性があり、巻線

F グレードの断熱材の温度は 240℃ を超えてはならず、B グレードの断熱材は 225℃ を超えてはなりません。

試験時間中に溶融金属が現れてはなりません。テスト後、室温まで冷却し、1分間放置します。

絶縁耐力試験、試験電圧は1000Vでなければなりません。

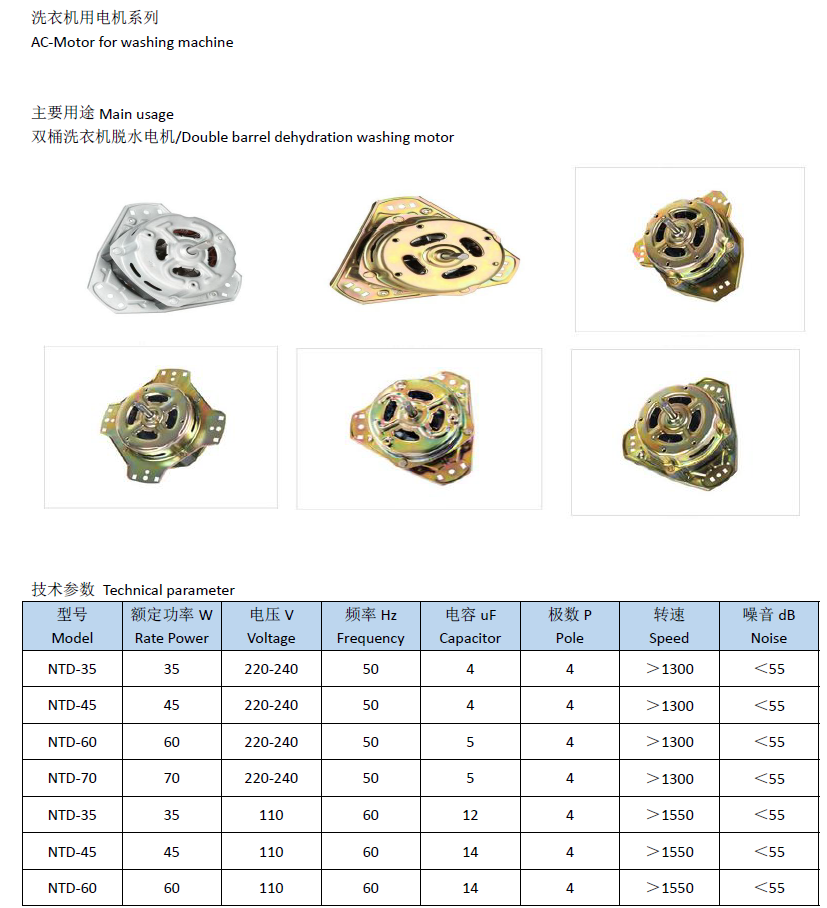

スピンモーターのカタログは以下の通りです。
